El NOGGIN 100 es el sistema de Radar de Penetración Terrestre (GPR) de baja frecuencia de la familia NOGGIN, diseñado específicamente para aplicaciones que requieren la máxima penetración de profundidad. Con una frecuencia central de 100 MHz, este equipo es la herramienta ideal para investigaciones geológicas profundas, estratigrafía, detección de túneles grandes y localización de servicios públicos a gran profundidad.
Este sistema robusto es capaz de explorar hasta 25 metros (80 pies) de profundidad. Gracias a la tecnología DynaQ®, el NOGGIN 100 optimiza la calidad de los datos mediante el apilamiento (stacking) dinámico durante la activación por odómetro. Su diseño resistente (IP65) permite operar en las condiciones ambientales más exigentes, desde -40°C hasta +55°C.
| Característica | Especificación |
| Dimensiones | 91 x 76 x 17 cm (36 x 30 x 6.5 in) |
| Peso | 9.5 kg (21 lbs) |
| Frecuencia Central | 100 MHz |
| Ancho de Banda -6dB | 50 – 150 MHz |
| Blindaje Frente a Posterior | Enfoque acoplado al suelo |
| Ventana de Tiempo Máxima* | 4,000 ns @ 0.8 ns/pt |
| Configuración de Profundidad Máxima* | 200m (656 ft) |
| Puntos Máximos por Traza* | 5000 |
| Apilamientos (Stacks) Máximos | 2048 |
| Salida de Datos | 16-bit |
| Sensibilidad del Receptor | 1.5 uV lsb |
Características y Beneficios
Máxima Profundidad
Diseñado para penetrar hasta 25 metros, ideal para geología y arqueología profunda.
Frecuencia de 100 MHz
Ofrece el equilibrio óptimo para ver estructuras grandes a gran profundidad.
Tecnología DynaQ®
Permite un apilamiento ilimitado de señales (stacks) para reducir el ruido y mejorar la claridad de la imagen (Performance Factor hasta 193 dB).
Alta Velocidad de Adquisición
Captura hasta 100,000 muestras por segundo.
Diseño Robusto
Clasificación ambiental IP65 y amplio rango de temperatura operativa.
GPS Integrado
Permite el marcado de puntos o el registro continuo de cadenas NMEA para georreferenciación precisa.

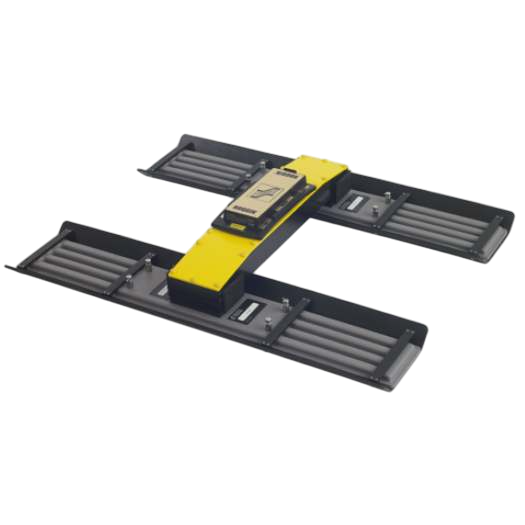

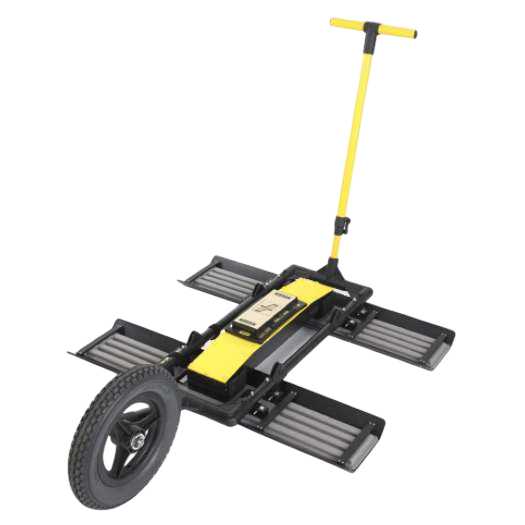

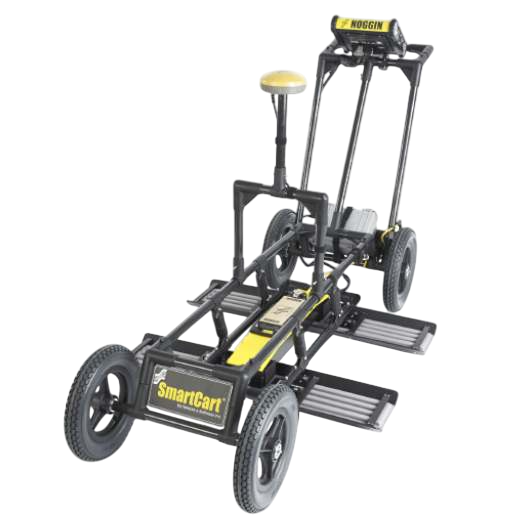

Georradar NOGGIN® 100
Documentos
Descarga información, manuales o especificaciones adicionales de este equipo.
Especificaciones Técnicas
Tecnología de Análisis
GPR (Ultra-Wide Bandwidth)
Rendimiento
Máximo de puntos por seguimiento 16,000
Dimensiones
76 cm x 17 cm x 91 cm
Peso
9.5 kg
Requisitos Eléctricos
8 watts 12V @ 0.6A DC
Alcance de Medición
200m (656 ft)
Clasificación IP
IP65
