El NOGGIN Ultra 100 es la versión avanzada de baja frecuencia de la familia, optimizada para alcanzar las máximas profundidades de exploración. Con una frecuencia central de 100 MHz, este sistema es capaz de penetrar hasta 40 metros en condiciones favorables. Es la herramienta definitiva para aplicaciones geológicas profundas, estudios geotécnicos, minería, y la localización de túneles profundos o recursos de agua subterránea.
Este sistema integra la tecnología DynaQ®, que permite un apilamiento (stacking) ilimitado de señales para maximizar la claridad de los datos y reducir el ruido de fondo, logrando un factor de rendimiento impresionante. Además, cuenta con un GPS integrado para el marcado de puntos o el registro continuo de cadenas NMEA, facilitando la georreferenciación precisa en grandes áreas de estudio.
| Característica | Especificación |
| Dimensiones | 91 x 76 x 17 cm (36 x 30 x 6.5 in) |
| Peso | 9.5 kg (21 lbs) |
| Frecuencia Central | 100 MHz |
| Ancho de Banda -6dB | 50 – 150 MHz |
| Blindaje Frente a Posterior | Enfoque acoplado al suelo |
| Ventana de Tiempo Máxima* | 8,000 ns @ 0.5 ns/pt |
| Configuración de Profundidad Máxima* | 200m (656 ft) |
| Puntos Máximos por Traza* | 16,000 |
| Apilamientos (Stacks) Máximos | 65,536 |
| Salida de Datos | 32-bit |
| Sensibilidad del Receptor | 0.79 uV lsb |
Características y Beneficios
Profundidad Extrema
Diseñado para alcanzar profundidades de hasta 40 metros, superando a los sistemas estándar de 100 MHz.
Tecnología de Apilamiento DynaQ®
Permite "stacks" ilimitados (ej. 2048 stacks alcanzan 193 dB) para obtener imágenes claras a grandes profundidades.
Alta Velocidad de Adquisición
Captura hasta 100,000 muestras por segundo, asegurando que no se pierda ningún detalle del subsuelo.
Resistencia Industrial
Clasificación IP65 y un rango operativo de temperatura de -40 a +55°C, ideal para entornos hostiles.
Posicionamiento Integrado
GPS integrado para una ubicación precisa de cada hallazgo.
Eficiencia Energética
Funciona con un consumo bajo de 8 watts (12V).

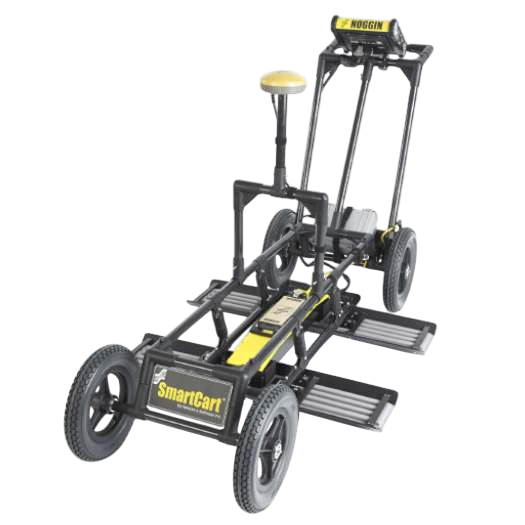

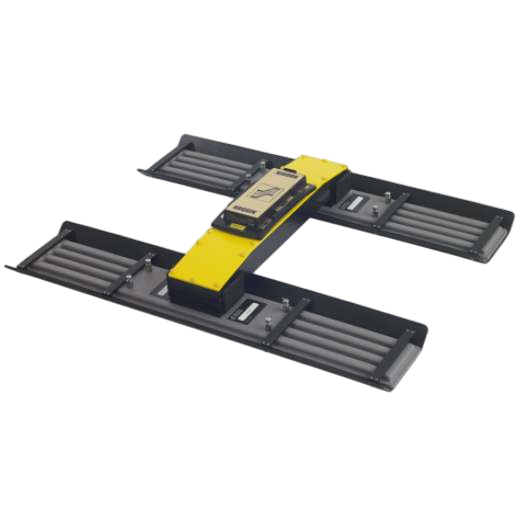

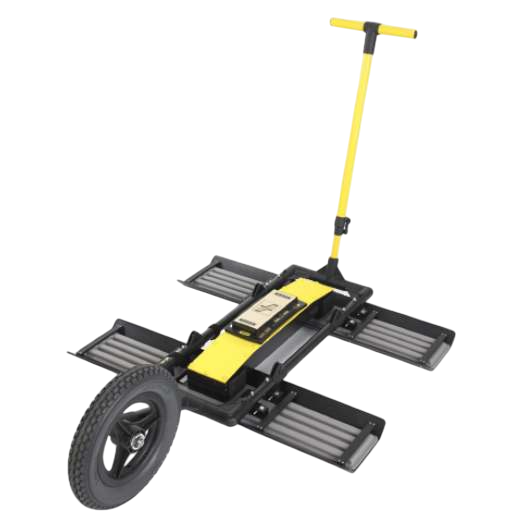

Georradar NOGGIN® 100 Ultra
Documentos
Descarga información, manuales o especificaciones adicionales de este equipo.
Especificaciones Técnicas
Tecnología de Análisis
GPR (Ultra-Wide Bandwidth)
Rendimiento
Máximo de puntos por seguimiento 5,000
Dimensiones
76 mm x 17 mm x 91 mm
Peso
9.5 kg
Requisitos Eléctricos
8 watts 12V @ 0.6A DC
Alcance de Medición
200m (656 ft)
Clasificación IP
IP65
